Штабелер - необходимый аксессуар склада 15.10.2009

Штабелер - необходимый аксессуар склада

Штабелёры относятся к одному из самых необходимых видов складского оборудования. Более всего они пригодны для работ внутри склада, где незаменимы для транспортировки и подъема грузов. Штабелеры, в первую очередь, предназначены для обработки паллетированного груза. Функции в целом аналогичны функциям вилочного погрузчика, однако, в отличие от погрузчика, штабелер является внутрискладской техникой и используется для обслуживания стеллажей.

как сделать штабелер

Штабелёры подразделяются на гидравлические, штабелёры с электроприводом, а также самоходные штабелёры. Последние, по оценкам многих, являются самыми востребованными на территории России. В среднем, такие штабелёры способны поднимать груз весом чуть более полутора тонн на высоту от 4,5 до 6 метров. Их довольно удобно использовать в складских помещениях большой площади, где расстояние транспортировки груза превышает 70-80 метров и оператору сложно передвигать штабелёр вручную. Радиус поворота этого устройства, как правило, находится в пределах полутора метров, плюс небольшие габариты позволяют доставлять штабелёр непосредственно к месту проведения работ в кузове грузового автомобиля.

Другим преимуществом штабелёров, по сравнению с погрузчиками, является то, что оператору не требуется специальных навыков и лицензии для управления. Опять же к плюсам можно отнести неприхотливость (в контексте разговора о техническом обслуживании): достаточно базовых навыков для замены расходных материалов или небольшого ремонта. Среди недостатков выделим то, что штабелёры не предназначены для использования на неровных полах, в отличие от тех же погрузчиков. Причина этого состоит в том, что штабелеры имеют колёса малого диаметра и небольшой дорожный просвет, что, естественно, не располагает к езде по неровностям.

Отличительные черты

Наиболее выгодно использовать самоходные штабелёры для обслуживания грузопотоков среднеё мощности, а также в складских помещениях, оборудованных стеллажами высотой до 6 метров. Скорость движения при транспортировке груза обычно не превышает 5 км/ч, скорость перемещения без груза – порядка 6 км/ч.

Самоходные штабелёры оснащаются электродвигателем, который обеспечивает как движение устройства, так и подъем грузов. Электродвигатель питается от тяговой батареи, полной ёмкости которой достаточно для работы в течение 8 часов. Процесс замены аккумуляторной батареи, при работе штабелёра в несколько смен кряду, довольно сложен, ввиду её большого веса. Как следствие, некоторые модели поставляются в комплекте со специальной тележкой для замены батареи.

Важными агрегатами является шасси штабелёра и его подъёмная система. Шасси представляет собой прочную сварную конструкцию. Она состоит из пары швеллерных профилей, сделанных из высокопрочной стали, а также консолей, к которым крепятся колёса. В свою очередь, подъёмная система гидроагрегата, электродвигателя, индикатора ёмкости, аккумуляторной батареи и штепсельного соединения. Подъём груза производится при помощи гидравлического агрегата и гидравлического цилиндра. Зачастую, скорость подъёма/опускания вил регулируется в целях безопасности хрупких грузов. Лучше всего выбирать погрузчик с современной эргономикой. Под этим, как правило, понимаются компактные размеры штабелёра, а также отсутствие выступающих частей и острых углов, что оказывает существенное влияние на его маневренность в условиях ограниченного пространства складского помещения. Кроме того, для продуктивной работы важно удобное расположение кнопок и рычагов управления. Наиболее успешной признаётся компоновка, когда все ключевые элементы управления (в частности скоростью движения, процессом подъёма грузов и аварийным торможением) размещаются на поворотной рукоятке, что позволяет управлять штабелёром при помощи больших пальцев рук.

Особенности исполнения

Почти все штабелёры оснащаются удобной системой возврата энергии при торможении устройства. Не вдаваясь в технические подробности, можно сказать, что система существенно продлевает жизнь аккумуляторной батареи и увеличивает интервал между её зарядками.

К особенностям конструкции относится также наличие двух опорных консолей в передней части корпуса устройства. Как правило, их длина равна длине вил, на концах консолей установлены колёса. Таким образом, в крайнем нижнем положении, вилы накладываются на консоли. Помимо этого, некоторые штабелёры оборудованы регулируемыми вилами. Эта функция необходимо для работы с поддонами различных форм и размеров. На некоторых моделях существует возможность так называемого “начального подъёма” опорных консолей, что позволяет перевозить одновременно два поддона, а также гораздо легче преодолевать препятствия и неровности пола, подниматься или спускаться по пандусам.

Что же касается механизма подъёма грузов, то он практически такой же, как и у погрузчика. Основа конструкции – мачта. Она бывает трёх видов. Двухсекционная мачта является одной из самых распространённых и обеспечивает подъём груза весом в полторы тонны на высоту 2-3 метра. Следующий вид – это двухсекционная мачта со свободным ходом. Она отличается от простой двухсекционной наличием цилиндра, который обеспечивает подъем грузоподъемной каретки на большую высоту без выдвижения второй секции мачты. К третьему типу относятся трёхсекционные мачты, которые всегда обладает свободным ходом каретки.

Самоходные штабелёры, для увеличения скорости погрузочных/разгрузочных работ, зачастую, оснащаются площадкой для оператора. Однако, оператор может находиться на площадке только во время езды штабелёра по прямой, так как в ином случае существует риск его падения, либо конструкция устройства предусматривает защитное ограждение. Безопасности оператора вообще уделяется большое внимание. Например, практически в любой ситуации, оператор, сопровождающий штабелёр, хорошо защищён от наезда. К средствам пассивной безопасности относится механизм, который останавливает штабелёр в случае потери устройством управления, кроме того, на корпусе находится специальная кнопка безопасности, нажатие на которую вызывает откат штабелёра при наезде на оператора.

Гидравлические штабелеры.

Самый простой и недорогой тип штабелера – ручной гидравлический штабелер, предназначенный для относительно неинтенсивной работы. Благодаря малому количеству сложных деталей и отсутствию электрифицированных функций техника проста в эксплуатации. Гидравлика может быть как с ручным, так и с ножным приводом.

Грузоподъемность таких штабелеров от 500 кг до 2 т. Высота подъема относительно небольшая, хотя есть модели с высотой подъема до 3 м (но пожалейте ваших грузчиков). Наиболее востребованы модели с подъемом около 1,6 м. Очень удобно использовать данный тип штабелера при разгрузке/погрузке транспорта. С такими штабелерами можно работать и на улице.

Электрифицированные модели штабелеров.

У штабелеров может быть электрифицирована только функция подъема/спуска, а могут быть самоходные модели, ведомые пешим оператором или снабженные откидной площадкой. Аккумуляторы могут быть как стартерного типа (у легких моделей), так и тягового. В последнем случае одного цикла заряда батареи хватает на большее количество операций.
Подобная техника существенно экономит силы и время. Да и не любой груз можно поднять вручную, не говоря уже о его перемещении.

Электроштабелеры.

Там, где ручной подъем сложен, можно воспользоваться штабелером с электрифицированным подъемом. Штабелер с электроподъемом можно переставить к нужному стеллажу или развернуть при помощи тяговой рукояти. Для обеспечения неподвижности во время поднятия/спуска груза колеса снабжены ножным тормозом. Данная модель имеет встроенное зарядное устройство от сети 220 В.

Самоходные штабелеры.

Самоходные штабелеры используются при интенсивных грузопотоках. Производительные и маневренные машины позволяют наилучшим образом организовывать обработку грузов и оптимальным образом использовать площадь и высоту склада. Перемещение штабелеров и подъем вил осуществляется от аккумуляторной батареи.

Ручные штабелеры с гидравлическим подъемом вил.

Самый простой и недорогой тип штабелера, используется на небольших складах с невысоким товарооборотом. Управление штабелером осуществляется вручную; подъем вил – при помощи ручного гидравлического привода. Гидравлический привод может быть как ручным, так и ножным. Грузоподъемность штабелеров такого типа составляет 500-2500 кг, высота подъема – 1,5-2 м.Ручные гидравлические штабелеры используются чаще всего для обслуживания двухъярусных стеллажей, а также для разгрузки транспорта. Интенсивность использования ручного штабелера и масса поднимаемого груза ограничены мускульной силой оператора.

Ручные штабелеры с электрогидравлическим подъемом вил.

По габаритам такой штабелер практически не отличается от штабелера с ручным подъемом вил, однако имеет большую массу за счет наличия аккумуляторных батарей (как правило – АКБ автомобильного типа небольшой емкости). Грузоподъемность штабелеров с электроподъемом – 1000-2000 кг, высота подъема – 3-3,5 м. Штабелеры этого типа используются для обслуживания трехъярусных стеллажей на складах с невысоким грузооборотом.

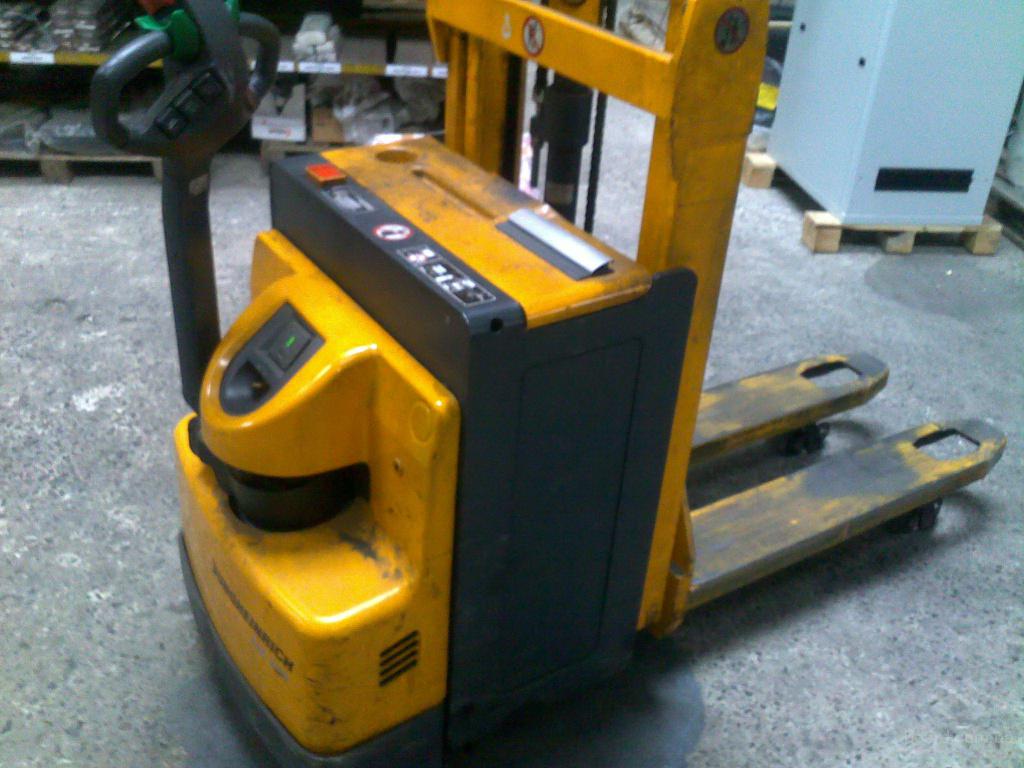

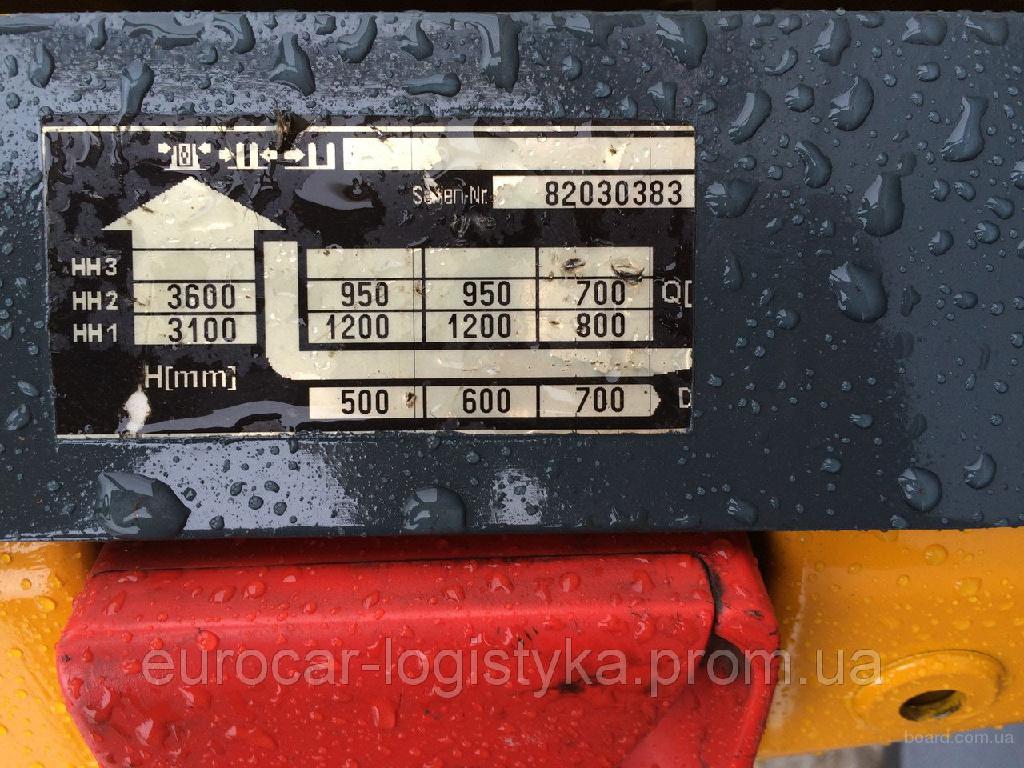

Самоходные ведомые штабелеры.

Самый популярный тип штабелеров, изготавливаемый практически всеми производителями складской техники. Благодаря наличию электропривода, такие штабелеры перевозят груз на значительные расстояния без каких-либо усилий со стороны оператора, что способствует повышению производительности труда. Управление штабелером осуществляется при помощи специальной поворотной рукоятки. Грузоподъемность штабелеров этого типа – до 3 т, высота подъема может достигать 5,5-6 м. Подъем груза и передвижение штабелера осуществляется при помощи электродвигателей. Самоходные ведомые штабелеры могут комплектоваться АКБ автомобильного типа или тяговой АКБ. Скорость передвижения самоходного ведомого штабелера с грузом равна скорости человеческого шага (3-5 км/ч). Самоходные ведомые штабелеры используются на складах со средним грузооборотом и интенсивностью работы.
Благодаря легкости в управлении и обслуживании, высокой производительности и относительно невысокой цене, самоходные ведомые штабелеры завоевали популярность на российских складах.

Самоходные штабелеры с подножкой для оператора.

Данный тип штабелера схож по характеристикам со штабелером, управляемым пешим оператором, однако может использоваться для более интенсивной работы на больших дистанциях благодаря наличию откидной платформы, использующейся в качестве операторского места. В случае необходимости подножка может быть сложена. Таким образом, уменьшаются габариты штабелера, что особенно полезно при работе в условиях ограниченного пространства (например, в узких межстеллажных проходах).

Самоходные штабелеры с кабиной для оператора.

Управление машиной осуществляется из кабины (сидя или стоя в зависимости от модели штабелера), благодаря чему снижается усталость оператора, повышается концентрация внимания. Такой тип штабелеров имеет высокую скорость передвижения (8-10 км/ч – при управлении стоя, 9-11 км/ч при управлении сидя) и подъема. Штабелеры комплектуются тяговой АКБ большой емкости. Высота подъема таких штабелеров может доходить до 6,5 м, грузоподъемность – до 2 т.



Использование штабелера с кабиной для оператора позволяет значительно ускорить обработку грузов, повысить производительность труда работников склада. Довольно высокая стоимость такого штабелера быстро окупается за счет увеличения осуществляемого им объема работ.

Узкопроходные штабелеры.

Довольно специфичный тип складской грузоподъемной техники, предназначенный специально для работы в узких межстеллажных проходах. В отличие от классических штабелеров, «узкопроходные» штабелеры движутся по проходу только прямо, не поворачивая. Мачта штабелера может поворачиваться на 180 градусов, что позволяет развернуть груз в нужную сторону.

Существует две разновидности узкопроходных штабелеров:
  • с неподвижной операторской кабиной, расположенной на уровне пола. В этом случае машина, как правило, оборудуется видеокамерой для обеспечения контроля работы с грузом
  • с подвижной операторской кабиной, движущейся вместе с грузом. В этом случае оператор визуально контролирует процесс работы.
Ричтраки.

Ричтрак (Reach truck) – штабелер с выдвигающейся мачтой, предназначенный для обслуживания высотных (от 6 м) стреллажных систем. Ричтрак - самый сложный и высокопроизводительный вид складской техники, сочетающий в себе лучшие качества штабелера и классического вилочного погрузчика. Ричтрак имеет высокую скорость передвижения (до 12 км/ч) и подъема (до 0,6 м/с), грузоподъемность до 2,5 т. Ричтраки комплектуются тяговой аккумуляторной батареей большой емкости.

Краны-штабелеры

Кран-штабелер управляется с пола с помощью подвесного кнопочного ключа. Такой Штабелер отличается быстротой и удобством монтажа. Предназначен он для использования при температуре от -20° С до +40°С, а также не рекомендуется использование кран-штабелера при работе с ядовитыми или взрывоопасными веществами. Также не используются кран-штабелеры для подъема или транспортировки людей. Существует также еще один универсальный вид штабелера – погрузчик штабелер, который предназначен для работы в узких коридорах и межстелажных помещениях. В них подножка погрузчика-штабелера легко складывается, уменьшая габариты машины, а также повышая ее маневренность. Универсальные погрузчики-штабелеры могут работать не только в помещениях, но и на улицах. Одно из самых главных преимуществ таких штабелеров является увеличенный клиренс, при котором погрузчики-штабелеры не требовательны к качеству полового покрытия, а также – это малые габариты и хорошая саневренность. Такие универсалы не имеют опорных вил, за счет чего отличается большей маневренностью и свободой при работе, можно подъехать вплотную к разгружаемому объекту, например, к борту машины.
