Как сделать аукс для мазды 6

#1 posetitel

Отправлено

сегодня установил AUX IN в свою ласточку 2007 года, магнитола с CD. нигде не нашел надежного метода крепления проводов к магнитоле и решил сделать по-своему, надежно. как вынимается магнитола описывать не буду
далее открутил по 3 красных болта справа и слева и вынул "мозги" из корпуса магнитолы
потом открутил 2 болтика и снял железную крышку

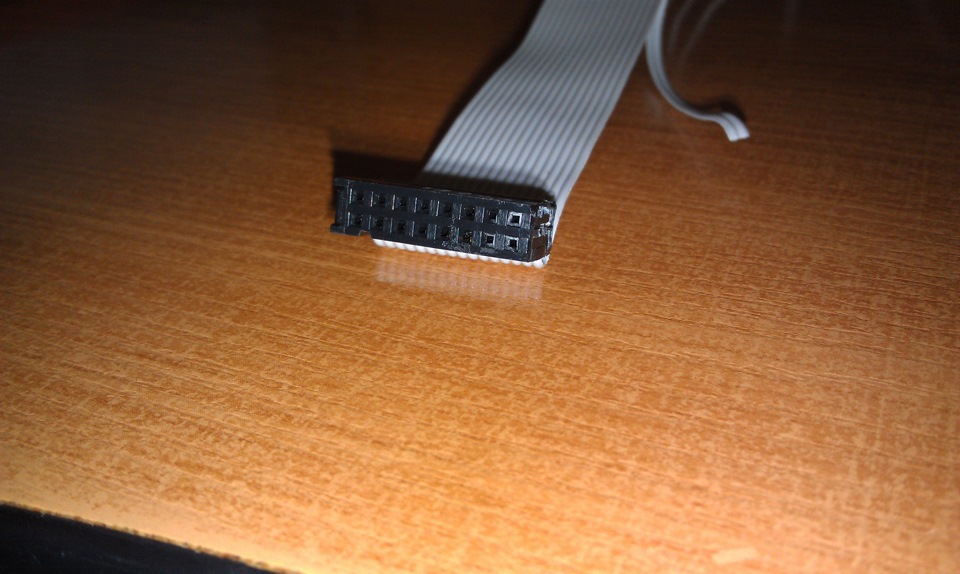

как сделать аукс для мазды 6 открутив 6 болтиков вынул СD-привод. (Не забываем отключить шлейф). на плате нашел контакты нашего белого гнезда и припаял перемычку, которая активирует кнопку MEDIA. контакты 11 и 13.
АККУРАТНО припаял двойной экранированный кабель для подачи сигнала с плеера. к контактам 3 и 5 подвел левый и правый каналы, а оплетку припаял на массу.
прикрепил кабель пластиковым хомутиком для надежности к корпусу (к самому разъему).
на другом конце кабеля стоит штекер 3.5мм
кнопка MEDIA работает, звук от iPod великолепный, чистый.

Сообщение отредактировал posetitel: 12 Май 2012 - 00:18

  • Agent287 и Alexus168 это нравится

#2 MAYBE

Отправлено

мда уж. Видел в продаже вот такой девайс 1400т.р. с доставкой=)

#3 posetitel

Отправлено

те-же яйца, только сбоку :) зато от сделанного своими руками испытываешь особое наслаждение! на все ушло часа полтора, материальных затрат никаких. iPod уже год пылился без дела, вот и пригодился.

Сообщение отредактировал posetitel: 12 Май 2012 - 00:39

#4 MAYBE

Отправлено

Быстро айпод будет разрежать, лучше купить другой девайс, чтоб от провода заряжался и кнопки управления треками сохранились на руле.
а так да с тобой согласен, всё что своими руками сделано, кайв.

#5 posetitel

Отправлено

iPod около 20 часов работает на 1 подзарядке. буду от прикуривателя заряжать. уже пробовал, одновременно играет и заряжается. треки меняю на плеере, а громкость кнопками на руле.

#6 inGame

Отправлено

Блин, красавчик! Нужно потом к тебе приехать, чтобы мне так сделал:)) с меня пивасик:))

#7 MAYBE

Отправлено

iPod около 20 часов работает на 1 подзарядке. буду от прикуривателя заряжать. уже пробовал, одновременно играет и заряжается. треки меняю на плеере, а громкость кнопками на руле.

у меня когда заряжает от прикуривателя и когда AUX работает шипит, когда с зарядки снимаешь всё чётко aux пашет.

#8 posetitel

Отправлено

и главное звук чистейший, никаких шумов как от FM-трансмиттера и наводок от соседних машин!
а чтоб не шипело надо впаять хороший конденсатор в зарядку, чтоб полностью выпрямить напряжение (сгладить пульсации).

Сообщение отредактировал posetitel: 12 Май 2012 - 01:02

#9 yury001

Отправлено

и главное звук чистейший, никаких шумов как от FM-трансмиттера и наводок от соседних машин!
а чтоб не шипело надо впаять хороший конденсатор в зарядку, чтоб полностью выпрямить напряжение (сгладить пульсации).

звук цифровой, слышно в паузах, именно от IPOD - появляется только при зарядке яблок от бортовой сети, конденсатор не вылечит...

#10 Кулич

Отправлено

Привет одноклубникам. :bye: Не много не по теме, но чтоб не создавать новую спрошу здесь :blush2:
Нужен номер или если есть у кого в наличии и не нужна, то заберу. Нужен фишки от СД-чейджера который вставляется в разъем штатный магнитолы с тыльной стороны. Авто Мазда 3.

#11 yury001

Отправлено

Привет одноклубникам. :bye: Не много не по теме, но чтоб не создавать новую спрошу здесь :blush2:
Нужен номер или если есть у кого в наличии и не нужна, то заберу. Нужен фишки от СД-чейджера который вставляется в разъем штатный магнитолы с тыльной стороны. Авто Мазда 3.

У меня есть провода от DMC-20178 - с одной стороны фишка чейнджера, с другогой подключения к аудиолинку. По стоимости они по 300р. Если интересно, то пиши в личку.

#12 md_agent

Отправлено

мда уж. Видел в продаже вот такой девайс 1400т.р. с доставкой=)

на таобао такой девайс стоит около 9 баксов )

#13 Jew

Отправлено

Доброго дня, одноклубники!!!
У меня вопрос тоже немного не в тему, но все же спрошу.
Купил матрешку с уже установленным ДВД проигрователем (2х дековый) + отдали штатную музыку.
но теперь нет информации на бортовом компе, т.к. управлялся он от кнопки "Info" на штатной музыке.
Кто может подсказать, как решить эту проблему. Вариант вернуть штатную музыку и вытащить ДВД уже предлагали :)
